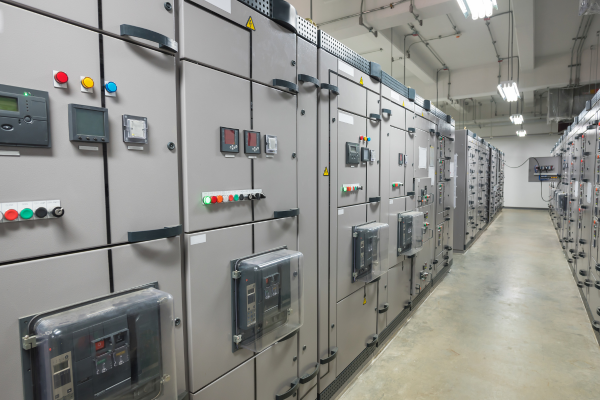

Trong các hệ thống điện công nghiệp, tủ điện đóng vai trò trung tâm không thể thiếu, đảm nhận nhiều chức năng quan trọng như phân phối nguồn, điều khiển thiết bị, bảo vệ hệ thống và đảm bảo an toàn vận hành. Việc hiểu rõ từng loại tủ điện sẽ giúp doanh nghiệp lựa chọn, lắp đặt và khai thác hiệu quả hệ thống điện.

Tủ điện phân phối (DB - Distribution Board)

- Chức năng: Tủ DB nhận điện từ tủ tổng (MSB) và phân phối đến các phụ tải như máy móc, thiết bị chiếu sáng, ổ cắm... Đồng thời, nó bảo vệ mạch nhánh khỏi các sự cố như quá tải, ngắn mạch.

- Ứng dụng: Tủ DB được lắp đặt tại các tầng nhà, khu vực làm việc, phân xưởng sản xuất nhỏ.



Tủ điện phân phối tổng (MSB - Main Switchboard)

- Chức năng: MSB là tủ điện chính của toàn bộ hệ thống. Nó nhận điện từ trạm biến áp và phân phối xuống các tủ DB và tải công suất lớn.

- Ứng dụng: Lắp tại phòng kỹ thuật chính, nhà điều hành trung tâm của nhà máy, xí nghiệp.



Tủ điều khiển trung tâm (MCC - Motor control center)

- Chức năng: Điều khiển và bảo vệ động cơ công suất lớn như quạt công nghiệp, bơm nước, băng tải. Tủ MCC tích hợp đầy đủ các thiết bị khởi động, rơ le bảo vệ, khởi động mềm, biến tần…

- Ứng dụng: Lý tưởng cho các hệ thống điều khiển động cơ tập trung trong nhà máy và khu công nghiệp.



Tủ điều khiển lập trình (PLC - Programmable logic controller)

- Chức năng: Tủ PLC điều khiển các quy trình tự động hóa thông qua lập trình logic. PLC nhận tín hiệu từ cảm biến và xử lý để điều khiển các thiết bị như van, động cơ, băng tải…

- Ứng dụng: Dây chuyền sản xuất tự động, hệ thống robot, điều khiển HVAC, nhà máy thực phẩm, dược phẩm…



Tủ chuyển mạch tự động (ATS - Automatic transfer switch)

- Chức năng: Tự động chuyển đổi giữa nguồn điện chính và máy phát điện dự phòng khi có sự cố mất điện.

- Ứng dụng: Đảm bảo cấp điện liên tục cho các hệ thống quan trọng như bệnh viện, trung tâm dữ liệu, nhà máy sản xuất liên tục.



Tủ tụ bù (Capacitor bank)

- Chức năng: Nâng cao hệ số công suất (cosφ), giảm tiền điện phạt và tổn thất điện năng do thiết bị cảm kháng gây ra.

- Ứng dụng: Phù hợp với nhà máy sử dụng nhiều động cơ, máy nén, máy biến áp.



Tủ điều khiển chiếu sáng

- Chức năng: Điều khiển các hệ thống đèn chiếu sáng. Có thể tích hợp cảm biến ánh sáng, cảm biến chuyển động hoặc hẹn giờ.

- Ứng dụng: Chiếu sáng trong nhà xưởng, kho bãi, hành lang, khu vực công cộng trong khu công nghiệp.



Tủ điều khiển bơm chữa cháy

- Chức năng: Điều khiển và giám sát hoạt động của hệ thống bơm chữa cháy. Đảm bảo cung cấp nước nhanh chóng khi xảy ra hỏa hoạn.

- Ứng dụng: Lắp đặt trong hệ thống PCCC của nhà máy, kho hàng, tòa nhà văn phòng và khu dân cư.



Tầm quan trọng của việc lựa chọn tủ điện phù hợp

Việc lựa chọn đúng loại tủ điện không chỉ đảm bảo an toàn vận hành mà còn giúp tối ưu chi phí đầu tư, nâng cao hiệu quả sản xuất. Khi thiết kế hệ thống điện, cần cân nhắc các yếu tố như:

• Công suất tải
• Mức độ tự động hóa
• Yêu cầu bảo vệ thiết bị
• Không gian lắp đặt
• Môi trường làm việc (ẩm ướt, bụi, nhiệt độ cao…)

Ngoài ra, tủ điện cần được sản xuất từ vật liệu đạt tiêu chuẩn, có hệ thống thông gió tốt, và bố trí thiết bị khoa học, dễ bảo trì.

Tủ điện công nghiệp là thành phần không thể thiếu trong bất kỳ hệ thống điện nào. Từ việc phân phối điện đến điều khiển và bảo vệ thiết bị, mỗi loại tủ đều có vai trò riêng biệt. Việc nắm vững chức năng và ứng dụng của từng loại tủ điện sẽ giúp doanh nghiệp vận hành hệ thống một cách an toàn, ổn định và hiệu quả.
